    羞羞网站在线看羞羞视频在线播放机带来新的技术干货:汽车内外饰注塑产品皮纹设计指南

    返回列表 来源:汽车内外饰设计 浏览: 发布日期:2021-12-10 10:33【
    文章导读:羞羞网站在线看羞羞视频在线播放机带来新的技术干货:介绍内外饰注塑件结构设计时,内外饰皮纹件表面的皮纹方向、皮纹区域、拔模角度的设计要求,内饰定义为皮革纹时,一般会需要造型部门参考本文定义内饰皮纹,保持车内纹理的一致性。
    羞羞网站在线看羞羞视频在线播放机带来新的技术干货:介绍内外饰注塑件结构设计时,内外饰皮纹件表面的皮纹方向、皮纹区域、拔模角度的设计要求,内饰定义为皮革纹时,一般会需要造型部门参考本文定义内饰皮纹,保持车内纹理的一致性。
    1、常用皮纹种类

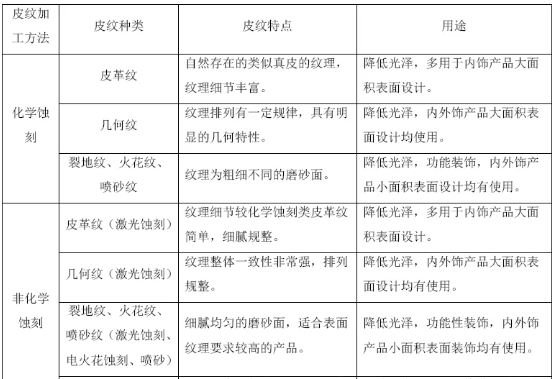

    常用皮纹种类见下表。
    汽车内饰皮纹种类
    内外饰样件,是指为验证装车问题,供应商提供的未带皮纹样件或带皮纹的样件,自制件也适用。
    2、皮纹区域定义
    产品皮纹区域的确定以产品装配关系为主,产品单品结构为辅。
    1 产品装配关系
    产品装配后,表面外露的区域需要定义皮纹。
    产品装配后,配合缝隙、搭接关系等易目视到的区域需要定义皮纹,若需要定义皮纹,产品装配间隙设计时预留出做完皮纹后产品増加的厚度,通常此厚度为对应的纹理深度基础上増加0um-20um。
    2 产品单品
    产品与出模方向不垂直的同一平面不能一部分定义为皮纹区域,另一部分为非皮纹区域,否则皮纹制作后模具会沿产品出模方向出现倒扣,导致产品出模皮纹拉伤。
    深腔、窄细筋、喇叭网、格栅网格等产品不易出模的结构通常不定义皮纹区域,进行喷砂处理或者保留模具加工成型的火花纹,保证产品顺利出模。
    产品分型线两侧都有胶位且装配后外露,则分型线两侧都定义皮纹区域。
    3、脱模角度

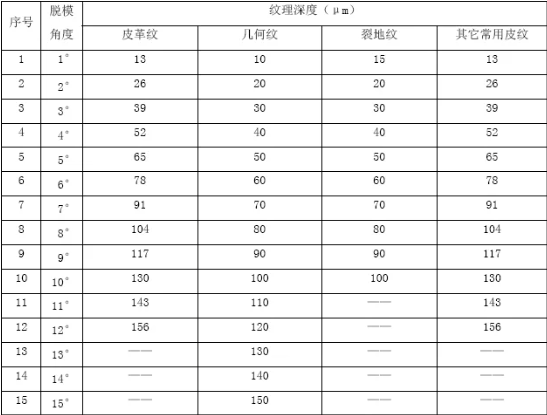

    在产品设计前,需结合表面纹理深度对产品相应的脱模角度,保证产品顺利成型,通常脱模角度对应的纹理深度见下表。
    汽车内饰皮纹
    4、皮纹方向
    对于内饰皮纹方向,一般将认可的标准皮纹样板进行X、Y向规定,如下图所示。
    汽车内饰皮纹方向
    内饰皮纹方向以X表示,下图中箭头方向表示皮纹方向。

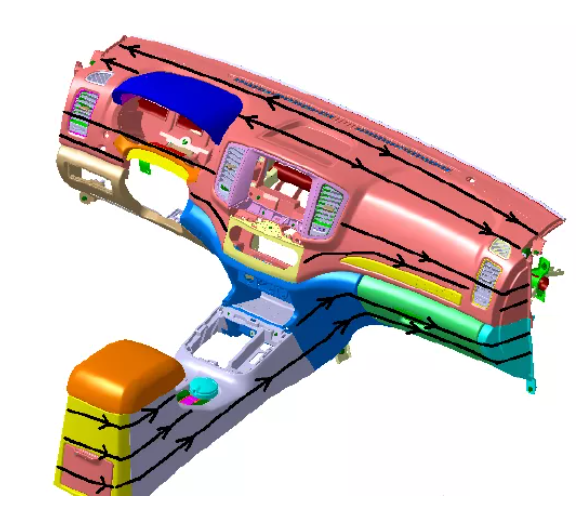

    仪表盘,副仪表盘皮纹方向

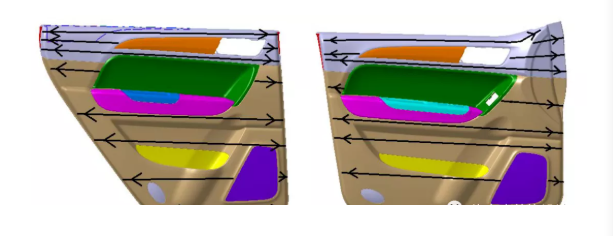

    前后门皮纹方向
    前后门护板皮纹方向

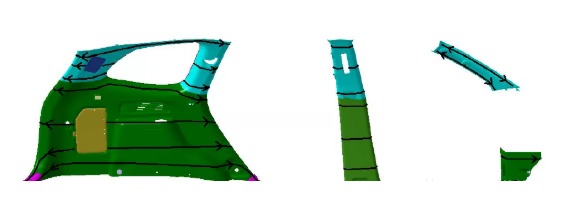

    侧围护板皮纹方向
    侧围护板,门槛护板皮纹方向

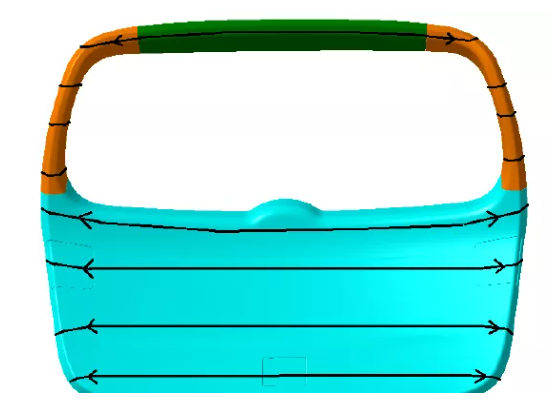

    背门护板皮纹
    背门护板皮纹方向

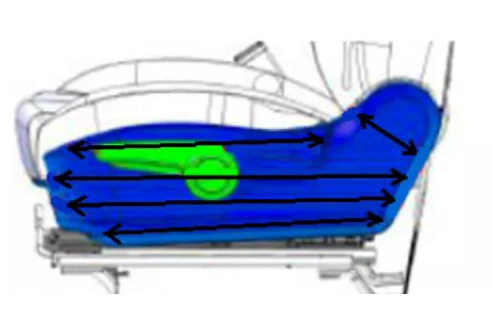

    座椅侧边皮纹方向
    座椅侧护板皮纹方向

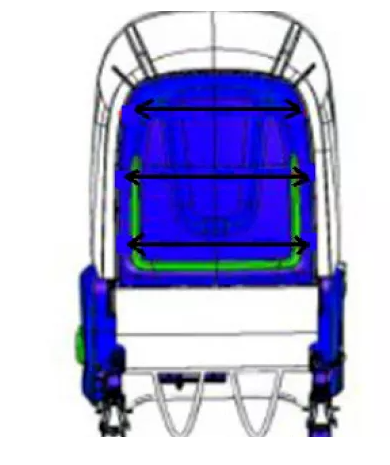

    座椅背护板皮纹方向
    座椅背护板皮纹方向
    由于外饰皮纹通常为犁地纹或不规则的几何纹,一般不涉及到方向问题,故外饰皮纹方向不做定义。
